　　雙向硬密封蝶閥型號特點

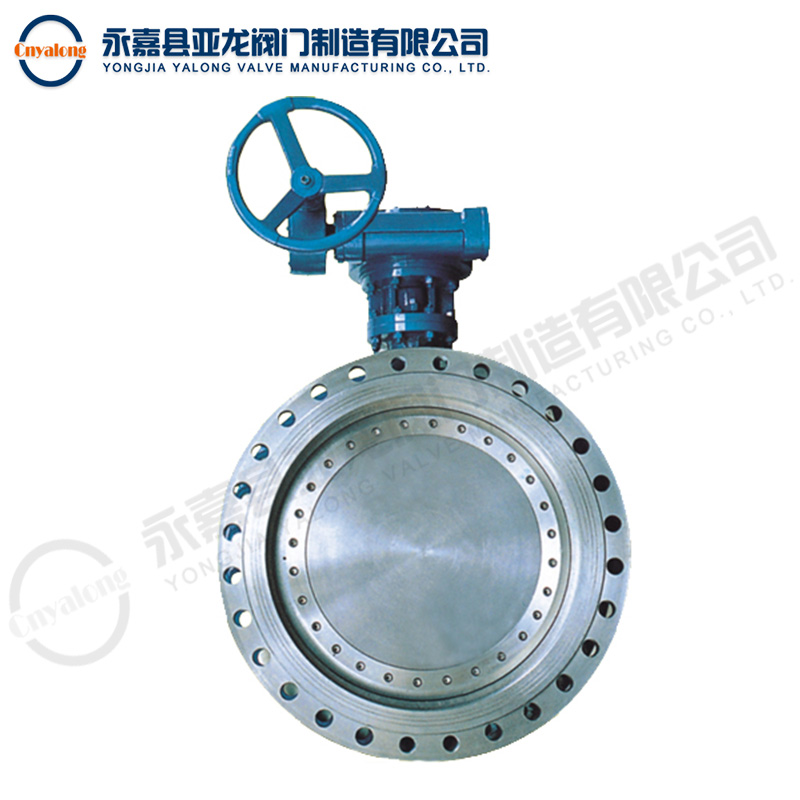

　　雙向硬密封蝶閥是蝶閥的一種，采用新型的“斜置橢圓蝶板徑向動平衡密封結構”，可靠的金屬密封保證零泄漏，特別適用于具有正反向密封要求的工程，是真正的高科技產品。

　　高性能雙向壓硬密封蝶閥廣泛應用于冶金、電力、供熱、城市排水、排水、灌溉等行業，適用于氣體、蒸汽、水等介質，在管道系統中，通斷介質。

　　雙向硬密封蝶閥主要由閥體、閥瓣、閥軸、密封圈、自潤滑軸承、驅動裝置等組成。具有以下特點：

　　1、結構獨特，小而輕，操作方便。

　　2、采用三偏心結構，蝶板、閥座密封面加工精度高。蝶板在開啟的瞬間，密封面完全脫離。蝶板在關閉過程中幾乎沒有摩擦，密封性能穩定可靠。

　　3、密封副的材質為不銹鋼，經過特殊處理，具有金屬硬密封和彈性密封的雙重優點，具有耐腐蝕、耐磨、耐高溫、使用壽命長等優點

　　4、蝶板設計，具有高強度、大流量、流量阻力小、節省能源等優點。

　　5、可靠的雙向密封，可任意工位安裝。

　　雙向硬密封蝶閥型號編制方法！

　　蝶閥型號編制方法(按順序)：例如D343H-10C①D②3③4④3⑤H⑥10⑦C

　　蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥;

　?、俚y編制代號：D表示蝶閥;

　　②傳動形式代號：手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;

　?、圻B接方式代號：4法蘭式、6焊接、7對夾式;

　　④結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;

　?、菝芊獠牧洗?hào)：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工;

　?、迚毫Φ燃?jí)代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPa是壓力的單位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。

　?、邭んw材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

　　以上為常見國標蝶閥系列產品型號和含義的相關對照代號。

　　常見蝶閥品種中文名稱和對應型號代號對照表如下：

　　襯氟蝶閥：D71F46、D671F46、D971F46

　　對夾蝶閥：D71F、D71H、D71X、D71Y;

　　法蘭蝶閥：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W;方形蝶閥：FDBD

　　對焊蝶閥：D363F、D363H、D363W、D963F、D963H、D963W;氣動蝶閥：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W;

　　電動蝶閥：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W;

　　三偏心蝶閥：D343F、D373F、D343H、D373H、D343W、D373W;伸縮蝶閥：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H;雙向密封蝶閥：DS343H、DS643H、DS943H;

　　保溫蝶閥：BD343H、BD343W;

　　液控蝶閥：HD7Q41X全液控、HD7s41X重錘式、YxKD743H快速、HBD7Z43H緩閉式、DX7K41H蓄能罐式。
