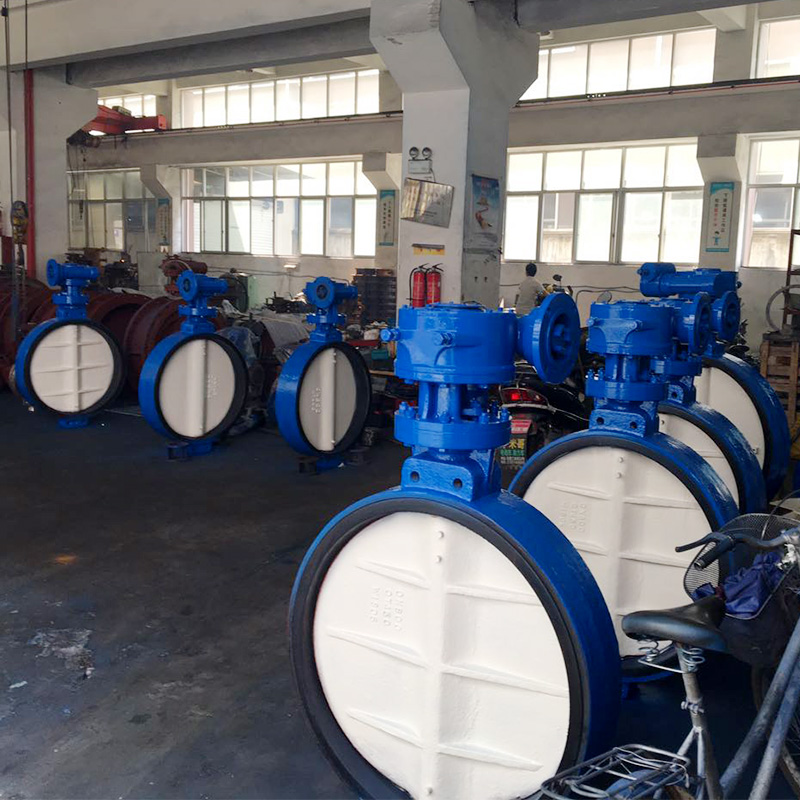

雙偏心軟密封蝶閥
一,雙偏心軟密封蝶閥概述
軟密封蝶閥通常也是中線蝶閥,它的驅動方式常見的有手柄、渦輪、氣動、電動這四種。連接形式有對夾式和法蘭式兩種常見的。軟密封蝶閥的命名是因?yàn)槠涿芊饷娌馁|(zhì)?!败浢芊獾y在哪些場合使用”這個問題,影響因素就是軟密封蝶閥的密封面材質。
雙偏心軟密封蝶閥的密封面材質常見的有EPDM三元乙丙橡膠、NBR丁腈橡膠、PTFE聚四氟乙烯三種,這三種密封材質適應介質是不一樣的,對應的蝶閥使用場合就不相同,
EPDM三元乙丙橡膠,適用溫度-40~120℃,適用介質包括水、蒸汽等弱酸堿性介質,其優點是耐臭氧、耐熱、耐老化,以三元乙丙橡膠為密封面的軟密封蝶閥目前被廣泛用于建筑、發電、水利等領域。
NBR丁腈橡膠,適用溫度-30~90℃,適用介質有水、油品、廢液等。其優點是耐油性好,耐磨耐熱,粘接力強;缺點是不耐低溫、耐臭氧性差,絕緣性能低劣,彈性稍低。以丁腈橡膠為密封面的軟密封蝶閥被用于過潤滑油、機油類,航空、汽車、印刷、紡織和機械制造業等領域。
PTFE聚四氟乙烯,適用溫度-196~200℃,適用介質是一些腐蝕性液體,其優點是耐熱、耐寒性?xún)?yōu),耐一般化學藥品溶劑和幾乎所有液體。以聚四氟乙烯為密封面的軟密封蝶閥目前被廣泛應用于化工、石化、煉油、化纖、有色冶煉等領域。
二,雙偏心軟密封蝶閥結構原理
雙偏心結構是在設計過程中,圓盤偏離密封中心線表面形成第一個偏心;閥桿偏離管道中心線,形成第二偏心距;兩個偏心結構使閥門密封對打開和關閉。圓盤在工藝過程中旋轉的角度越小,便于座椅的拆卸,減少摩擦,從而延長閥門的使用壽命。
三,雙偏心軟密封蝶閥產品特點
軟密封蝶閥通常特點有體積小、重量輕、密封性能優良,可以做的零泄漏。軟密封蝶閥可以在不同的場合使用,需要我們根據自己的工況來選擇使用哪一種密封材質的軟密封蝶閥。
1。蝶板采用流線型設計,閥門阻力小,壓力損失小。
2。采用雙偏心結構,減少密封面摩擦,延長閥門使用壽命。緊急切斷閥
3。蝶板密封圈采用T形結構,閥座采用高性能耐磨銅材料,密封副線性密封,開合扭矩小。###4,密封圈易于更換,易于維修。
5。套管采用耐磨銅材料制成,閥軸密封采用O形圈密封,耐磨損。
6,產品可垂直安裝,或我安裝好,適用性好。
四,雙偏心軟密封蝶閥主要部件:
蝶體、蝶板、渦輪:球墨鑄鐵、鑄鋼
閥軸:不銹鋼
閥座、軸套:鑄黃銅
密封圈:NBR、EPDM
