軟密封蝶閥的六種分類依據

　　軟密封蝶閥的六種分類依據

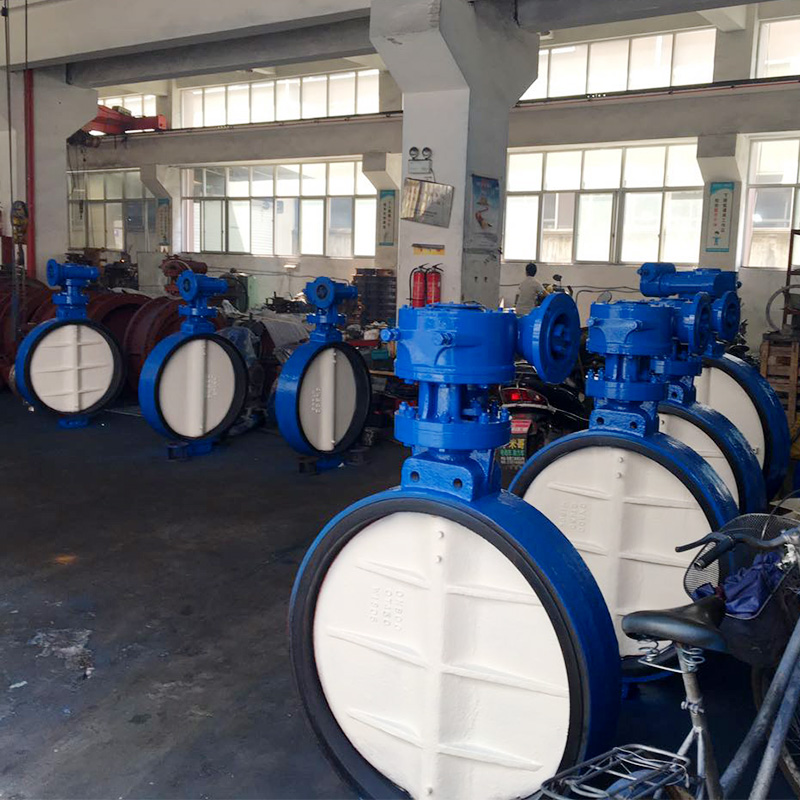

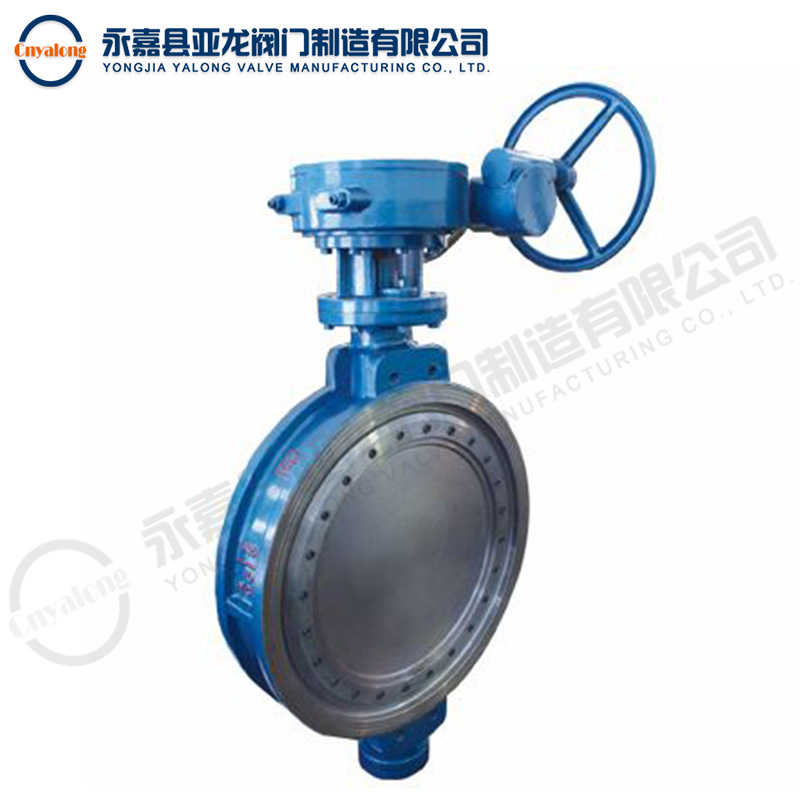

　　軟密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。軟密封蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°～90°之間，旋轉到90°時，閥門則全開狀態。

　　軟密封蝶閥的六種分類：

　　1、按密封面材質分類

　　1)軟密封蝶閥：密封副由非金屬軟質材料對非金屬軟質材料構成。

　　2)密封副由金屬硬質材料對非金屬軟質材料構成：金屬硬密封蝶閥。密封副由金屬硬質材料對金屬硬質材料構成。

　　2、按結構形式分類

　　1)中心密封蝶閥

　　2)單偏心密封煤閥

　　3)雙偏心密封蝶閥

　　4)三偏心密封跺閥

　　3、按密封形式分類

　　1)強制密封蝶閥：彈性密封蝶閥。密封比壓由閥門關閉時閥板擠壓閥座，閥座或閥板的彈性產生

　　2)外加轉矩密封蝶閥。密封比壓由外加于閥門軸上的轉矩產生

　　3)充壓密封蝶閥。密封比壓由閥座或閥板上的彈件密封元件充壓產生

　　4)自動密封蝶閥。密封比壓由介質壓力自動產生。

　　4、按工作壓力分類

　　1)真空蝶閥。工作壓力低于標堆大氣歷的蝶閥。

　　2)低壓蝶閥。公稱壓力PN<1.6MPa的蝶閥。

　　3)中壓蝶閥。公稱壓力PN為2.5--6.4MPa的蝶閥。

　　4)高壓碟閥。公稱壓力PN為10。0--80.0MPa的蝶閥。

　　5)超高壓蝶閥。公稱壓力PN>100MPa的蝶閥。

　　5、按連接方式分類

　　1)對夾式蝶閥

　　2)法蘭蝶閥

　　3)支耳式蝶閥

　　4)焊接式蝶閥

　　6、按工作溫度分類

　　1)高溫蝶閥。t>450℃的蝶閥

　　2)中溫碟閥。120℃

　　3)常溫蝶閥。-40℃

　　4)低溫蝶閥。-100℃

　　5)超低溫蝶閥。t<-100℃的蝶閥
