蝶閥D071X-10Q DN80

　　產品特點

　　1、蝶閥閥體只需最小的安裝空間,任務原理容易牢靠。

　　2、具有很大的流通性能，經過閥門的壓力損失極小。

　　3、具有十分明顯的經濟性，尤其是較大口徑的蝶閥。

　　4、閥體配合規范的凸面管道法蘭。

　　5、近似等百分比的流量特性，可用于調節或開關式控制。

　　6、特殊的閥座密封合適于介質較干凈的液體和氣體。

　　氣動執行器

　　采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。

　　1、齒輪式雙活塞，輸出力矩大，體積小。

　　2、氣缸選用鋁金材料，重量輕、外形美觀。

　　3、可在頂部、底部安裝手動操作機構。

　　4、齒條式連接可調節開啟角度、額定流量。

　　5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

　　6、IS05211標準連接為產品的安裝更換提供了方便。

　　7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。

　　技術參數和性能

　　GTD/ATD氣動執行器技術參數

　　類型:雙作用活塞式、彈簧復位式

　　氣源壓力:雙作用：2-8bar/單作用：4-8bar

　　輸出力矩:雙作用：4N·M～10560N·M/單作用：M～2668N·M

　　工作溫度:常溫型：-20℃～80℃（丁腈橡膠O型圈）高溫型：-20℃～160℃（氟橡膠O型圈）

　　動作范圍:0～90°±5°/GTD110～GTD350/ATD50～200G1/4″

　　閥位信號:定位器：4～20mA/回信器：全開全關信號

　　D071X氣動蝶閥閥體參數

　　公稱通徑:DN40～500mm

　　公稱壓力:PN1.0、1.6MPa

　　閥軸材質:碳鋼、304/316/316L不銹鋼

　　閥體材質:球墨鑄鐵、碳鋼、不銹鋼

　　閥板材質:球墨鑄鐵、304/316/316L不銹鋼、尼龍

　　閥座密封:EPDM、NBR、耐磨橡膠

　　結構形式:中線型、無銷型

　　溫度:EPDM≤80℃；NBR≤68℃

　　適用介質:水、空氣、天然氣

　　特點:用途廣、整體造價低、流量大、流阻小

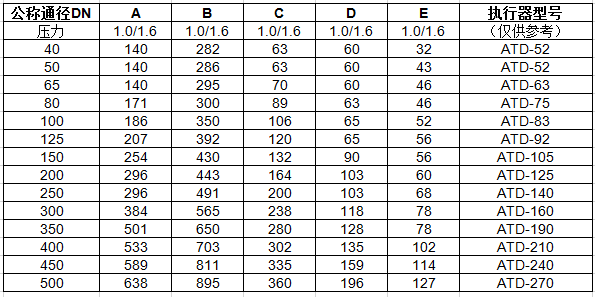

　　外形尺寸:

　　D071X蝶閥具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。氣動四氟蝶閥閥座襯四氟和304不銹鋼的閥板，比標準的蝶閥要耐磨耐腐蝕， 廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
