安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,旋轉到90°時,閥門則呈全開狀態。凸耳對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,其結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。
結構特點:
①三向偏心的獨特設計使密封面之間無摩擦傳動,延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能,密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝。
⑤可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑥更換零件材質可適用于各種介質,并可進行襯里防腐(襯F46、GXPP、PO等)。
標準規范:
設計制造標準:GB/T 12238-2008、ANSI B16.34、API609、MSS SP-68、JIS B2032、JIS B2064
結構長度標準:GB/T 12221-2005、API609、JIS B2002
連接法蘭標準:GB/T 9113、JB79、SH3406、HG20592、ASME B16.5、ASME B16.47、API605、JIS B2212
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008、API598、JIS B2003

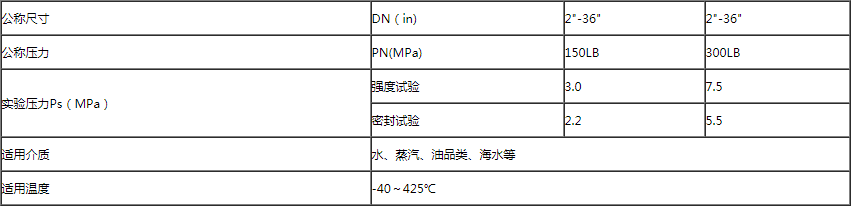

技術參數:

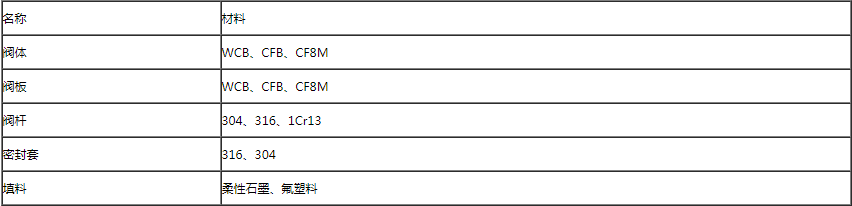

零件材料與工況:
